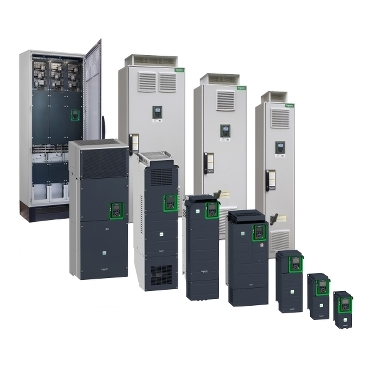

Преобразователи частоты Altivar Process ATV600
Серия преобразователей частоты Altivar Process  разработана для применения в водоснабжении,
металлургии, нефтегазовой и пищевой промышленности  В зависимости от предъявляемых требований, предлагаются преобразователи частоты настенного или напольного исполнения, а также комплектные системы управления со степенями защиты IP 21, IP 23, IP 54 и IP 55

Возможные режимы работы:
• Нормальный режим работы (Normal duty, ND): для использования в составе технологического оборудования, не предполагающего значительные перегрузки во время работы (до 110%), мощность двигателя не превышает номинальную мощность преобразователя частоты
•  Тяжелый режим работы (Heavy duty ,HD): для использования в составе технологического оборудования, требующего значительной перегрузочной способности (до 150%)  При выборе преобразователя частоты его мощность выбирается на один типоразмер больше номинальной мощности двигателя

Преобразователи частоты Altivar Process ATV600 стандартные
Преобразователи частоты Altivar Process позволяют более полно использовать возможности оборудования и снижать эксплуатационные расходы благодаря оптимизации энергопотребления и удобству использования
• Функции безопасности и автоматического управления, соответствующие требованиям, предъявляемым к системам контроля большинства технологических установок
• Дополнительные коммуникационные модули, позволяющие использовать преобразователь частоты в системах автоматизации, построенных с использованием основных промышленных протоколов
• Количество конфигурируемых входов-выходов, достаточное для реализации большинства схем  управления
• Понятный алгоритм ввода в эксплуатацию с использованием графического терминала
• Местный и дистанционный контроль параметров с использованием встроенного веб-сервера
• Режимы энергосбережения, обеспечение низкого уровня искажений питающей сети
• Встроенный фильтр ЭМС

В зависимости от исполнения, преобразователи частоты Altivar Process предлагаются в нескольких вариантах по типу монтажа и с различными степенями защиты:
Преобразователи частоты для настенного монтажа, степень защиты IP 21, диапазон мощности от 0 75 кВт до 160 кВт, с возможностью монтажа без оболочки в электропомещении, либо с установкой в шкафу
• Преобразователи частоты для настенного монтажа, степень защиты IP 55, диапазон мощности от 0 75 кВт до 90 кВт, готовые к эксплуатации в неблагоприятных условиях в помещении либо при наружной установке для уменьшения длины кабеля двигателя  Преобразователи частоты для настенного монтажа со степенью защиты IP 55 могут комплектоваться разъединителем  Vario

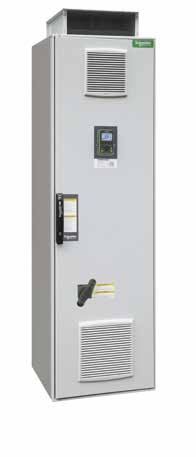

• Преобразователи частоты для напольной установки, со степенью защиты IP 21 и IP 54, диапазон мощности от 110 кВт до 315 кВт, комплектное устройство с минимальными габаритными размерами, с возможностью применения в обычных или неблагоприятных условиях окружающей среды
Технические характеристики Altivar Process ATV600
Altivar Process, Трехфазное напряжение питания 200 - 240 В, 50/60 Гц, степень защиты IP 21, преобразователи частоты для настенного монтажа (1)
ДвигательСетьAltivar Process
Мощность (2)Линейный ток (3)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (2)Макс. переходный ток в течение 60 секундАртикул (1)Масса
ND:Нормальный режим200 В240 В240 В
HD:Тяжелый режим

кВтл.с.ААкВАкААА
кг
THDI y 44% при нагрузке 100% для Нормального режима работы (4)
ND
0,75132,61,1504,65,1
ATV630U07M3
4,3
HD
0,370,51,71,50,6503,35

ND
1,525,952,15088,8
ATV630U15M3
4,3
HD
0,7513,331,2504,66,9

ND
2,238,47,235011,212,3
ATV630U22M3
4,5
HD
1,5265,32,250812

ND
3-11,59,94,15013,715,1
ATV630U30M3
4,5
HD
2,238,77,63,25011,216,8

ND
4515,112,95,45018,720,6
ATV630U40M3
4,6
HD
3-11,710,24,25013,720,6

ND
5,57,520,217,17,15025,427,9
ATV630U55M3
7,7
HD
4515,1145,45018,728,1

ND
7,51027,122,89,55032,736
ATV630U75M3
7,7
HD
5,57,520,217,17,15025,438,1

ND
111539,332,913,75046,851,5
ATV630D11M3
13,8
HD
7,51027,223,19,65032,749,1

ND
152052,645,518,95063,469,7
ATV630D15M3
27,3
HD
111540,134,314,35046,870,2

ND
18,52566,754,522,75078,486,2
ATV630D18M3
27,3
HD
152053,144,918,75063,495,1

ND
22307664,326,75092,6101,9
ATV630D22M3
27,3
HD
18,52564,854,522,75078,4117,6

ND
3040104,788,636,850123135,5
ATV630D30M3
56,6
HD
223078,367,127,95092,6138,9

ND
3750128,0107,844,850149163,9
ATV630D37M3
56,6
HD
3040104,788,636,850123184,5

ND
4560155,1130,454,250176193,6
ATV630D45M3
56,6
HD
3750128,5108,545,150149223,5

ND
557518916161,150211232,1
ATV630D55M3 (6)
84
HD
45601561345050176264

ND
7510025621583,750282310,2
ATV630D75M3 (6)
84
HD
557518916161,150211316,5
(1) Преобразователи частоты Altivar Process ATV630U07M3 - D75M3 не оснащаются фильтрами ЭМС. При необходимости могут устанавливаться внешние дополнительные фильтры ЭМС, позволяющие соответствовать самым жестким требованиям по электромагнитной совместимости
(2) Значения приведены для номинальной частоты коммутации 4 кГц, преобразователи частоты до типоразмера ATV630D22M3 или 2.5 кГц, преобразователи частоты ATV630D30M3 - D75M3, при использовании в продолжительном режиме работы. Для всех типоразмеров Altivar Process частота коммутации настраивается в диапазоне от 2 до 12 кГц. При значении настройки выше 2.5 или 4 кГц, в зависимости от типоразмера, преобразователь частоты будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния. При продолжительной работе преобразователя частоты с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками
(3) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc
(4) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 110%)
(5) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150%)
(6) Преобразователи частоты поставляются со степенью защиты IP 00 для установки в оболочку. Для возможности настенного монтажа и получения степени защиты IP 21, необходимо применять защитный кожух VW3A9704
Altivar Process, Трехфазное напряжение питания 380 - 480 В, 50/60 Гц, степень защиты IP 21, категория C2, встроенный фильтр ЭМС, преобразователи частоты для настенного монтажа
ДвигательСетьAltivar Process
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (1)Макс. переходный ток в течение 60 секундАртикулМасса
ND:Нормальный режим380 В480 В380 В
HD:Тяжелый режим

кВтл.с.ААкВАкААА
кг
THDI <= 44% при нагрузке 100% для Нормального режима работы (3)
ND0,7511,51,31,1502,22,4
ATV630U07N4
4,5
HD0,370,50,90,80,7501,52,3

ND
1,5232,62,25044,4
ATV630U15N4
4,5
HD
0,7511,71,51,2502,23,3

ND
2,234,33,83,2505,66,2
ATV630U22N4
4,5
HD
1,523,12,92,45046

ND
3-5,85,14,2507,27,9
ATV630U30N4
4,6
HD
2,234,543,3505,68,4

ND
457,66,75,6509,310,2
ATV630U40N4
4,6
HD
3-65,44,5507,210,8

ND
5,57,510,49,17,65012,714
ATV630U55N4
4,7
HD
4587,26,0509,314

ND
7,51013,811,99,95016,518,2
ATV630U75N4
7,7
HD
5,57,510,59,27,65012,719,1

ND
111519,81714,15023,525,9
ATV630D11N4
7,7
HD
7,51014,112,510,45016,524,8

ND
15202723,319,45031,734,9
ATV630D15N4
13,6
HD
111520,618,115,05023,535,3

ND
18,52533,428,9245039,243,1
ATV630D18N4
14,2
HD
152027,724,420,35031,747,6

ND
223039,634,428,65046,350,9
ATV630D22N4
14,3
HD
18,52534,129,924,95039,258,8

ND
304053,345,938,25061,567,7
ATV630D30N4
28
HD
223040,535,829,85046,369,5

ND
375066,257,347,65074,582
ATV630D37N4
28,2
HD
304054,848,340,25061,592,3

ND
456079,869,157,4508896,8
ATV630D45N4
28,7
HD
375067,159,049,15074,5111,8
(1) Значения приведены для номинальной частоты коммутации 4 кГц, при использовании в продолжительном режиме работы. Для всех типоразмеров Altivar Process частота коммутации настраивается в диапазоне от 2 до 12 кГц. При значении настройки выше 4 кГц преобразователь частоты будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния. При продолжительной работе преобразователя частоты с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc
(3) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 110%)
(4) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150%)
Altivar Process, Трехфазное напряжение питания 380 - 480 В, 50/60 Гц, степень защиты IP 21
ДвигательСетьAltivar Process
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (1)Макс. переходный ток в течение 60 секундАртикулМасса
ND:Нормальный режим (3)380 В480 В380 В
HD:Тяжелый режим (4)

кВтл.с.ААкВАкААА
кг
Встроенный фильтр ЭМС, категория С3
ND
557597,284,27050106116,6
ATV630D55N4
56,5
HD
456081,471,859,75088132

ND
75100131,3112,793,750145159,5
ATV630D75N4
58
HD
557598,986,972,250106159

ND
90125156,2135,8112,950173190,3
ATV630D90N4
58,5
HD
75100134,3118,198,250145217,5

ND
110150201165121,850211232,1
ATV630C11N4 (5)
82
HD
90125170143102,650173259,5

ND
132200237213161,450250275
ATV630C13N4 (5)
82
HD
110150201165121,850211317

ND
160250284262201,350302332,2
ATV630C16N4 (5)
82
HD
132200237213161,450250375

ND
22035039732424750427470
ATV630C22N4 (5)
163
HD
16025029624618750314453

ND
25040045136627950481529
ATV630C25N4 (5)
207
HD
22035036530122950393581

ND
31550056946135150616678
ATV630C31N4 (5)
207
HD
25040045737528650481722
(1) Значения приведены для номинальной частоты коммутации 2.5 кГц, при использовании в продолжительном режиме работы.
Для всех типоразмеров Altivar Process частота коммутации настраивается в диапазоне от 2 до 8 кГц.
При значении настройки выше 2.5 кГц преобразователь частоты будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния.
При продолжительной работе преобразователя частоты с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc
(3) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 110%)
(4) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150%)
(5) Преобразователи частоты поставляются со степенью защиты IP 00 для установки в оболочку. Для возможности настенного монтажа и получения степени защиты IP 21, необходимо применять защитный кожух
Altivar Process, Трехфазное напряжение питания 380 - 480 В, 50/60 Гц, степень защиты IP 55, категория C2 или С3, встроенный фильтр ЭМС, преобразователи частоты для настенного монтажа
ДвигательСетьAltivar Process
Мощность (2)Линейный ток (3)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (2)Макс. переходный ток в течение 60 секундАртикул (6)Масса
ND:Нормальный режим (4)200 В240 В240 В
HD:Тяжелый режим (5)

кВтл.с.ААкВАкААА
кг
THDI <= 44% при нагрузке 100% для Нормального режима работы (4)
ND
0,7511,51,31,1502,22,4
ATV650U07N4
10,5
HD
0,370,50,90,80,7501,52,3

ND
1,5232,62,25044,4
ATV650U15N4
10,5
HD
0,7511,71,51,2502,23,3

ND
2,234,33,83,2505,66,2
ATV650U22N4
10,6
HD
1,523,12,92,45046

ND
3-5,85,14,2507,27,9
ATV650U30N4
10,6
HD
2,234,543,3505,68,4

ND
457,66,75,6509,310,2
ATV650U40N4
10,6
HD
3-65,44,5507,210,8

ND
5,57,510,49,17,65012,714
ATV650U55N4
10,7
HD
4587,26,0509,314

ND
7,51013,811,99,95016,518,2
ATV650U75N4
13,7
HD
5,57,510,59,27,65012,719,1

ND
111519,81714,15023,525,9
ATV650D11N4
13,7
HD
7,51014,112,510,45016,524,8

ND
15202723,319,45031,734,9
ATV650D15N4
19,6
HD
111520,618,1155023,535,3

ND
18,52533,428,9245039,243,1
ATV650D18N4
20,6
HD
152027,724,420,35031,747,6

ND
223039,634,428,65046,350,9
ATV650D22N4
20,6
HD
18,52534,129,924,95039,258,8

ND
304053,345,938,25061,567,7
ATV650D30N4
50
HD
223040,535,829,85046,369,5

ND
375066,257,347,65074,582
ATV650D37N4
50
HD
304054,848,340,25061,592,3

ND
456079,869,157,4508896,8
ATV650D45N4
50
HD
375067,15949,15074,5111,8

ND
557597,284,27050106116,6
ATV650D55N4
87
HD
456081,471,859,75088152

ND
75100131,3112,793,750145159,5
ATV650D75N4
87
HD
557598,986,972,250106159

ND
90125156,2135,8112,950173190,3
ATV650D90N4
87
HD
75100134,3118,198,250145217,5
(1) Категория C2 для преобразователей частоты ATV650U07N4 - D45N4. Категория C3 для преобразователей частоты мощностью более ATV650D45N4
(2) Значения приведены для номинальной частоты коммутации 4 кГц, настраиваемой от 2 до 12 кГц, преобразователи частоты до типоразмера ATV650D45N4 или
2.5 кГц, настраиваемой от 2 до 8 кГц, преобразователи частоты ATV650D55N4 - D90N4, при использовании в продолжительном режиме работы.
При значении настройки выше 2.5 или 4 кГц, в зависимости от типоразмера, преобразователь частоты будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния. При продолжительной работе преобразователя частоты с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками
(3) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc
(4) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 110%)
(5) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150%)
(6) В комплект поставки входят кабельные вводы
Altivar Process, Трехфазное напряжение питания 380 - 480 В, 50/60 Гц, степень защиты IP 55, категория C2 или С3, встроенный фильтр ЭМС, с разъединителем Vario, преобразователи частоты для настенного монтажа (1)
ДвигательСетьAltivar Process
Мощность (2)Линейный ток (3)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (2)Макс. переходный ток в течение 60 секундАртикул (6)Масса
ND:Нормальный режим (4)200 В240 В240 В
HD:Тяжелый режим (5)

кВтл.с.ААкВАкААА
кг
THDI <= 44% при нагрузке 100% для Нормального режима работы (4)
ND
0,7511,51,31,1502,22,4
ATV650U07N4E
10,5
HD
0,370,50,90,80,7501,52,3

ND
1,5232,62,25044,4
ATV650U15N4E
10,5
HD
0,7511,71,51,2502,23,3

ND
2,234,33,83,2505,66,2
ATV650U22N4E
10,6
HD
1,523,12,92,45046

ND
3-5,85,14,2507,27,9
ATV650U30N4E
10,6
HD
2,234,543,3505,68,4

ND
457,66,75,6509,310,2
ATV650U40N4E
10,6
HD
3-65,44,5507,210,8

ND
5,57,510,49,17,65012,714
ATV650U55N4E
10,7
HD
4587,26,0509,314

ND
7,51013,811,99,95016,518,2
ATV650U75N4E
13,7
HD
5,57,510,59,27,65012,719,1

ND
111519,81714,15023,525,9
ATV650D11N4E
13,7
HD
7,51014,112,510,45016,524,8

ND
15202723,319,45031,734,9
ATV650D15N4E
19,6
HD
111520,618,1155023,535,3

ND
18,52533,428,9245039,243,1
ATV650D18N4E
20,6
HD
152027,724,420,35031,747,6

ND
223039,634,428,65046,350,9
ATV650D22N4E
20,6
HD
18,52534,129,924,95039,258,8

ND
304053,345,938,25061,567,7
ATV650D30N4E
50
HD
223040,535,829,85046,369,5

ND
375066,257,347,65074,582
ATV650D37N4E
50
HD
304054,848,340,25061,592,3

ND
456079,869,157,4508896,8
ATV650D45N4E
50
HD
375067,15949,15074,5111,8

ND
557597,284,27050106116,6
ATV650D55N4E
87
HD
456081,471,859,75088152

ND
75100131,3112,793,750145159,5
ATV650D75N4E
87
HD
557598,986,972,250106159

ND
90125156,2135,8112,950173190,3
ATV650D90N4E
87
HD
75100134,3118,198,250145217,5
(1) Категория C2 для преобразователей частоты ATV650U07N4E - D45N4E. Категория C3 для преобразователей частоты более ATV650D45N4E
(2) Значения приведены для номинальной частоты коммутации 4 кГц, настраиваемой от 2 до 12 кГц, преобразователи частоты до типоразмера ATV650D45N4E или 2.5 кГц, настраиваемой от 2 до 8 кГц, преобразователи частоты ATV650D55N4E - D90N4E, при использовании в продолжительном режиме работы. При значении настройки выше 2.5 или 4 кГц, в зависимости от типоразмера, преобразователь частоты будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния. При продолжительной работе преобразователя частоты с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками
(3) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc
(4) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 110%)
(5) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150%)
(6) В комплект поставки входят кабельные вводы
Altivar Process, Трехфазное напряжение питания 380 - 440 В, 50/60 Гц, степень защиты IP 21, категория С3, встроенный фильтр ЭМС, преобразователи частоты для напольной установки (5)
ДвигательСетьAltivar Process
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (1)Макс. переходный ток в течение 60 секундАртикулМасса
ND:Нормальный режим (3)380 В480 В380 В
HD:Тяжелый режим (4)

кВтл.с.ААкВАкААА
кг
THDI <= 44% при нагрузке 100% для нормального режима работы (3)
ND
110-20719513550211232
ATV630C11N4F
300
HD
90-17416411350173259

ND
132-25023216150250275
ATV630C13N4F
300
HD
110-20719713650211316

ND
160-29127719250302332
ATV630C16N4F
300
HD
132-24423216150250375

ND
200-36934924250370407
ATV630C20N4F
400
HD
160-30228619850302453

ND
250-45343229950477524
ATV630C25N4F
400
HD
200-36935324450370555

ND
315-56653837350590649
ATV630C31N4F
400
HD
250-45343229950477715
(1) Значения приведены для номинальной частоты коммутации 2.5 кГц, при использовании в продолжительном режиме работы.
Для всех типоразмеров Altivar Process частота коммутации настраивается в диапазоне от 2 до 8 кГц.
При значении настройки выше 2.5 кГц преобразователь частоты будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния. При продолжительной работе преобразователя частоты с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc.
(3) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 110%).
(4) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150%).
(5) Встроенный дроссель двигателя, максимальная длина экранированного кабеля 300 м (категория C3), неэкранированного кабеля - 450 м (категория C4).
Altivar Process, Трехфазное напряжение питания 380 - 440 В, 50/60 Гц, степень защиты IP 54, категория С3, встроенный фильтр ЭМС, с разъединителем, преобразователи частоты для напольной установки (5)
ДвигательСетьAltivar Process
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (1)Макс. переходный ток в течение 60 секундАртикулМасса
ND:Нормальный режим (3)380 В480 В380 В
HD:Тяжелый режим (4)

кВтл.с.ААкВАкААА
кг
THDI <= 44% при нагрузке 100% для нормального режима работы (3)
ND
110-20719513550211232
ATV650C11N4F
310
HD
90-17416411350173259

ND
132-25023216150250275
ATV650C13N4F
310
HD
110-20719713650211316

ND
160-29127719250302332
ATV650C16N4F
310
HD
132-24423216150250375

ND
200-36934924250370407
ATV650C20N4F
420
HD
160-30228619850302453

ND
250-45343229950477524
ATV650C25N4F
420
HD
200-36935324450370555

ND
315-56653837350590649
ATV650C31N4F
420
HD
250-45343229950477715
(1) Значения приведены для номинальной частоты коммутации 2.5 кГц, при использовании в продолжительном режиме работы.
Для всех типоразмеров Altivar Process частота коммутации настраивается в диапазоне от 2 до 8 кГц.
При значении настройки выше 2.5 кГц преобразователь частоты будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния. При продолжительной работе преобразователя частоты с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc.
(3) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 110%).
(4) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150%).
(5) Встроенный дроссель двигателя, максимальная длина экранированного кабеля 300 м (категория C3), неэкранированного кабеля - 450 м (категория C4).
Преобразователи частоты Altivar Process ATV600 комплектные
Комплектные преобразователи частоты Altivar Process позволяют гибко реагировать на изменяющиеся требования заказчиков из различных отраслей промышленности
В зависимости от  ложности поставленной задачи, возможны различные схемные и технологические решения.

В качестве дополнительного оборудования предлагается:
• Увеличение степени защиты IP54
•  Цоколь для преобразователя частоты напольной установки
• Дополнительная секция, с возможностью ввода/вывода кабеля как снизу, так и сверху
• Освещение и обогрев шкафа
• Переключатель «Местное/Дистанционное» на двери шкафа
• Вывод порта Ethernet на дверь шкафа
• Модули расширения и дополнительные клеммники подключения дискретных и аналоговых входов/выходов и релейных выходов
• Коммуникационные модули для подключения к шинам и сетям
• Сертифицированная SIL3 функция останова в соответствии с категорией 0 или 1
• Показывающие приборы на двери шкафа
• Контрольные лампы на двери шкафа
• Контроль температуры обмоток и подшипников электродвигателя
• Управление обогревом двигателя
• Установка в шкаф автоматического выключателя
• Моторный привод для автоматического выключателя
• Катушка минимального напряжения для автоматического выключателя
• Фильтр dU/dt (с 355 кВт входит в стандартную комплектацию)
• Автоматическое отключение напряжения питающей сети
• Настройки для напряжения 415 В + 10%
• Таблички безопасности на языке страны поставки оборудования
Стандартная комплектация преобразователя частоты Altivar Process «компактного» исполнения подразумевает степень защиты IP23. Такое решение позволяет обеспечить оптимальное охлаждение модулей преобразователя частоты при максимальной компактности шкафа. Для работы в условиях сильного загрязнения, возможен заказ комплектного преобразователя частоты со степенью защиты IP 54. В состав данной системы входит проработанная и прошедшая испытания система охлаждения с разделением потоков охлаждающего воздуха, обеспечивающая высокую надежность эксплуатации комплектного преобразователя частоты.
Altivar Process ATV600 комплектные низкое содержание гармоник
Комплектные преобразователи частоты с низким содержанием гармоник ATV680 применяются, когда требуется минимальное влияние на питающую сеть.
Концепция Schneider Electric предусматривает применение трехуровневой технологии, позволяющей поддерживать суммарный коэффициент нелинейных искажений по току (THDi) на уровне ниже 5%.
Комплектные преобразователи частоты с низким содержанием гармоник удовлетворяют самым жестким требованиям по уровню THDi  Серия ATV680 является оптимальным энергоэффективным решением для оптимизации технологического процесса. Модульная структура позволяет адаптировать систему управления под индивидуальные требования потребителей. Низкая стоимость стандартных шкафов упрощает проектирование и обеспечивает возможность быстрой установки и ввода в эксплуатацию.
Технические характеристики Altivar Process ATV600 компактные
Altivar Process, 380-415 В, степень защиты IP23, комплектные преобразователи частоты, "компактное" исполнение
ДвигательСетьAltivar Process
Мощность (1)Линейный ток Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (1)Макс. переходный ток в течение 60 секундАртикул (1)Масса
ND:Нормальный режим (3)400 В400 В
HD:Тяжелый режим (4)

кВтАкВАкААА
кг
THDI <= 44% при нагрузке 100%
ND
11019513550211232
ATV660C11Q4X1
300
HD
9016411350173260

ND
13223216150250275
ATV660C13Q4X1
300
HD
11019713650211317

ND
16027719250302332
ATV660C16Q4X1
300
HD
13223216150250375

ND
20034924250370407
ATV660C20Q4X1
400
HD
16028619850302453

ND
25043229950477525
ATV660C25Q4X1
400
HD
20035324450370555

ND
31553837350590649
ATV660C31Q4X1
400
HD
25043229950477716

ND
3556114235060726
ATV660C35Q4X1
650
HD
28048933950520780

ND
40068147250730803
ATV660C40Q4X1
650
HD
31554537850590885

ND
45076452950830913
ATV660C45Q4X1
650
HD
35561142350660990

ND
50084658650900990
ATV660C50Q4X1
650
HD
400681472507301095

ND
5609486565010201122
ATV660C56Q4X1
850
HD
450767531508301245

ND
63010587335011401254
ATV660C63Q4X1
850
HD
500849588509001350

ND
71011928265012601386
ATV660C71Q4X1
1100
HD
5609516595010201530

ND
80013359255014201562
ATV660C80Q4X1
1100
HD
63010617355011401710
(1) Значения приведены для номинальной частоты коммутации 2.5 кГц при использовании в продолжительном режиме работы.
Для всех типоразмеров Altivar Process частота коммутации настраивается в диапазоне от 2 до 8 кГц.
При значении настройки выше 2.5 кГц преобразователь будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния. При продолжительной работе преобразователя с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc
(3) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 110%)
(4) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150%)
Altivar Process, 380-415 В, степень защиты IP23, комплектные преобразователи частоты, низкое содержание гармоник
ДвигательСетьAltivar Process
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток КЗ IscМакс. ток в установившемся режиме (1)Макс. переходный ток в течение 60 секундАртикул (1)Масса
ND:Нормальный режим (3)400 В400 В
HD:Тяжелый режим (4)

кВтАкВАкААА
кг
THDI <= 5% при нагрузке 100%
ND
11017512150211232
ATV680C11Q4X1
400
HD
9014410050173260

ND
13220814450250275
ATV680C13Q4X1
400
HD
11017412150211317

ND
16025217450302332
ATV680C16Q4X1
400
HD
13220814450250375

ND
20031321750370407
ATV680C20Q4X1
700
HD
16025217450302453

ND
25038927050477525
ATV680C25Q4X1
700
HD
20031321750370555

ND
31549134050590649
ATV680C31Q4X1
700
HD
25038927050477716

ND
35555338350660726
ATV680C35Q4X1
1150
HD
28043630250520780

ND
40062042950730803
ATV680C40Q4X1
1150
HD
31549134050590885

ND
45069748350830913
ATV680C45Q4X1
1150
HD
35555338350660990

ND
50077553750900990
ATV680C50Q4X1
1150
HD
400620429507301095

ND
5608686015010201122
ATV680C56Q4X1
1450
HD
450697483508301245

ND
6309716735011401254
ATV680C63Q4X1
1450
HD
500775537509001350

ND
71010947585012601386
ATV680C71Q4X1
1950
HD
5608686015010201530

ND
80012278505014201562
ATV680C80Q4X1
1950
HD
6309716735011401710

(1) Значения приведены для номинальной частоты коммутации 2.5 кГц при использовании в продолжительном режиме работы.
Для всех типоразмеров Altivar Process частота коммутации настраивается в диапазоне от 2 до 8 кГц.
При значении настройки выше 2.5 кГц преобразователь будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния. При продолжительной работе преобразователя с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc
(3) Значения приведены для оборудования, предполагающего при работе возможность незначительной перегрузки (до 110%)
(4) Значения приведены для оборудования, предполагающего при работе возможность существенной перегрузки (до 150%)
Реализуем оптом и в розницу промышленное и электротехническое оборудование
Телефон: +7 (499) 322-91-34
для звонков из Казахстана: +7 (717) 269-69-54
Почта: mail@istopit.ru
Назад к содержимому
