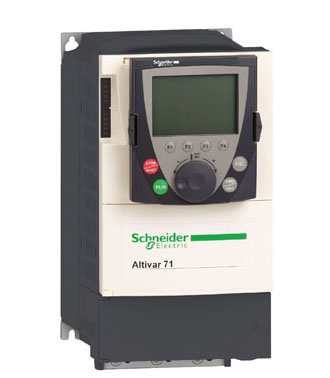

Преобразователи частоты Altivar 71
Серия преобразователей частоты Altivar 71 предназначена для двигателей мощностью от 0,37 до 630 кВт с пятью типами сетевого питания:
  • однофазное, 200 - 240 В, от 0,37 до 5,5 кВт, IP 20, (ATV71HM3);
  • трехфазное, 200 - 240 В, от 0,37 до 75 кВт, IP 20, (ATV 71HM3 и ATV 71HM3X);
  • трехфазное, 380 - 480 В, от 0,75 до 500 кВт, IP 20, (ATV 71HN4);
  • трехфазное, 500 - 600 В, от 1,5 до 7,5 кВт, IP 20, (ATV 71HS6X);
  • трехфазное, 500 - 690 В, от 1,5 до 630 кВт, IP 20, (ATV 71HY).
Применение Altivar 71
Серия преобразователей частоты Altivar 71 отвечает самым строгим требованиям применений благодаря использованию разнообразных законов управления двигателем и многочисленным функциональным возможностям. Она адаптирована для решения наиболее сложных задач электропривода:
  • момент и повышенная точность при работе на очень низкой скорости и улучшенные динамические характеристики с алгоритмами векторного управления потоком в разомкнутой или замкнутой системе привода;
  • расширенный диапазон выходной частоты для высокоскоростных двигателей;
  • параллельное включение двигателей и специальные приводы с использованием скалярного закона управления;
  • точность поддержания скорости и энергосбережение для разомкнутого привода с синхронным двигателем;
  • плавное, безударное управление несбалансированными механизмами с помощью системы адаптации мощности (Energy Adaptation System - ENA).

С расширением гаммы сетевого питания до ~690 В многофункциональность преобразователя Altivar 71 увеличивает производительность и гибкость использования машин для многочисленных применений.
Подъемно-транспортное оборудование
  • Управление тормозом, адаптированное для приводов перемещения, подъема и поворота.
  • Весоизмерение.
  • Подъем с повышенной скоростью.
  • Контроль состояния тормоза.
  • Управление воздействием концевых выключателей окончания хода.
  • Выбор слабины тросов.

Погрузочно-разгрузочные операции
  • Минимальное время реакции при отработке команд: (2 ± 0,5) мс.
  • Задание по импульсному или дифференциальному аналоговому входу.
  • Управление по основным коммуникационным сетям.
  • Позиционирование по концевым выключателям окончания хода с оптимизацией работы на нижней скорости.
  • Мультипараметрирование путем переключения комплектов параметров.

Текстильные машины
  • Высокое разрешение при цифровом задании скорости (1/32000).
  • Точность поддержания скорости вне зависимости от нагрузки при использовании синхронного двигателя.
  • Расширенная полоса пропускания.
  • Функция управления намоткой.
  • Подключение к промежуточному звену постоянного тока.
  • Управление асинхронными и синхронными двигателями.
  • Контур скорости с улучшенными характеристиками.
Фасовочно-упаковочное оборудование
  • Полоса пропускания до 50 Гц.
  • Минимальное время реакции при изменении задания: (2 ± 0,5) мс.
  • Управление по встроенной шине CANopen.
  • Простое позиционирование с помощью концевых выключателей окончания хода.

Деревообрабатывающие машины
  • Выходная частота до 1600 Гц.
  • Быстрая управляемая остановка при обрыве сетевого питания.
  • Управление по встроенной шине CANopen.
  • Защита двигателя от перенапряжений.

Технологическое оборудование
  • ПИД-регулятор.
  • Высокое разрешение задающего сигнала.
  • Регулирование скорости или момента.
  • Подключение к основным коммуникационным сетям.
  • Раздельное питание цепей управления.
  • Тормозной модуль с рекуперацией энергии в сеть.
  • Подключение к общей сети постоянного тока.
Преимущества Altivar71
Защита окружающей среды и экономия электроэнергии
Преобразователь частоты Altivar 71 разработан для значительной экономии потребляемой промышленными механизмами энергии, предлагая дополнительное оборудование, позволяющее ограничить его влияние на сеть (дроссели постоянного тока, сетевые дроссели, пассивные фильтры, активный выпрямитель напряжения (AFE) и т.д.).
Он отвечает директиве по защите окружающей среды RoHS за счет использования до 90 % перерабатываемых компонентов в соответствии со стандартом ISO 14040.
Соответствие стандартам и наличие сертификатов
Вся серия преобразователей частоты соответствует международным стандартам МЭК/EN 61800-5-1, МЭК/EN 61800-2, МЭК/EN 61800-3, имеет сертификаты e, UL, CSA, DNV, C-Tick, NOM 117, ГОСT и отвечает директивам по защите окружающей среды (RoHS, WEEE и т.д.).
Функциональная безопасность и применение ATEX
Преобразователь частоты Altivar 71 обладает защитной функцией блокировки, исключающей несанкционированный пуск двигателя. Данная функция безопасности Power Removal позволяет включать преобразователь частоты в качестве составляющей в цепь безопасности системы управления Электрической/ Электронной/Электронной с программным управлением, относящейся к безопасности производственного механизма или технологического процесса.
Функция соответствует стандартам по машинам EN 954-1, категория 3, электрическим установкам МЭК/EN 61508 SIL2 и силовым электроприводам МЭК/EN 61800-5-2.
Использование функции безопасности Power Removal позволяет также преобразователю Altivar 71 защищать двигатели, установленные во взрывоопасной атмосфере (ATEX).
Электромагнитная совместимость ЭМС
Уменьшение гармонических составляющих тока и соблюдение электромагнитной совместимости были учтены при разработке данной серии преобразователей частоты. Оснащение преобразователей частоты ATV 71HM3, ATV 71N4, ATV 71HY, ATV 71N4Z встроенными фильтрами, учитывающими требования ЭМС, упрощает их установку и уменьшает затраты на приведение преобразователей в соответствие с маркировкой CE.
Решения, адаптированные для любого применения

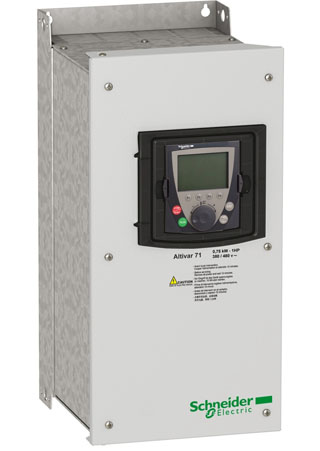

ATV71W075N4
ATV71W075N4

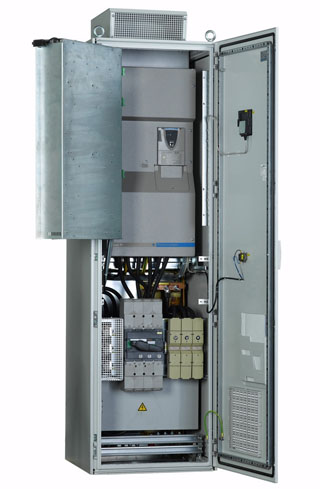

ATV71EXC2C25N4
ATV71EXC2C25N4
Гамма преобразователей частоты Altivar 71 IP 20 предлагается в различных конструктивных вариантах, обеспечивающих решение задач электропривода в самых разных областях и в тяжелых условиях окружающей среды. Вместе с готовыми решениями для управления различными производственными механизмами преобразователи частоты Altivar 71 способны адаптироваться к любым применениям.

Варианты со степенью защиты IP 54 для тяжелых условий окружающей среды
Для работы в особых условиях окружающей среды (пыль, влажность и т.д.) предлагаются варианты базовых преобразователей и варианты преобразователей в шкафном исполнении:
  • преобразователь со степенью защиты IP 54: при a 380 - 480 В от 0,75 до 75 кВт (ATV 71W   N4);
  • преобразователь со степенью защиты IP 54 с разъединителем Vario: при a 380 - 480 В от 0,75 до 75 кВт (ATV 71E5   N4);
  • комплектный преобразователь шкафного исполнения со степенью защиты IP 54. Это предложение предназначено для двигателей мощностью от 90 до 630 кВт (ATV 71EXS5   N4, ATV 71EXS5   N и ATV 71EXS5   Y).
  • комплектный преобразователь шкафного исполнения со степенью защиты IP 23 или IP 54. Это предложение предназначено для двигателей мощностью от 500 до 2000 кВт (ATV 71EXA     ).
Предложение по ПЧ ATV 71EXS5      и ATV 71EXA      разработано для облегчения ввода в эксплуатацию в условиях очень загрязненной среды и, в частности, для гарантии хорошей вентиляции шкафа благодаря раздельным каналам охлаждения силовой и управляющей частей преобразователя. Оно подразделяется на стандартную и модульную версии исполнения.
  • комплектный шкаф, обеспечивающий сертифицированное решение по шкафам исполнения IP 54:
Такое простое и экономичное решение позволяет заказать по одному каталожному номеру все необходимые механические принадлежности для реализации шкафа исполнения IP 54 (VW3 A9 541 - VW3 A9 551).
Это предложение предназначено для преобразователей Altivar 71 исполнения IP 20 от 90 до 500 кВт при a 380 - 480 В (ATV 71HD90N4 - HC50N4). Оно подразделяется на стандартную и модульную версии исполнения.

Варианты с водяным охлаждением для обеспечения повышенной надежности
Благодаря наличию встроенной системы водяного охлаждения преобразователи Altivar 71Q (ATV 71Q   N4 и ATV 71Q   Y) представляют собой оптимальное решение для применений, требующих высокой надежности. Встроенная система водяного охлаждения позволяет рассеивать тепло и обеспечивает оптимальную интеграцию комплектного электропривода.
С помощью этой системы 85 % тепловых потерь рассеивается, что позволяет избежать применения дорогостоящей установки кондиционирования воздуха.

Варианты комплектных шкафов для промышленной сферы и инфраструктуры
Для облегчения ввода в эксплуатацию электроприводов в промышленной сфере и инфраструктуре (туннели, водопроводные станции и т.д.) предлагается:
  • комплектный преобразователь в шкафах компактного исполнения IP 23 или IP 54 для двигателей мощностью от 90 до 630 кВт (ATV 71EXCppppp). Предложение подразделяется на стандартную и модульную версии исполнения.

Вариант для окружающей среды, исключающей применение вентиляции
Для эксплуатации в среде, где требуемая степень герметичности исключает применение вентиляции, предлагается:
  • преобразователь на платформе, обеспечивающий степень защиты IP 20: при a 380 - 480 В от 0,75 до 11 кВт (ATV 71P   N4Z).
Стандартный ПЧ без вентилятора должен быть обязательно оснащен дросселем в звене постоянного тока для работы без перегрева.
Технические характеристики преобразователей частоты серии Altivar 71
Altivar 71, 200-240 B, 50/60 Гц, IP20
ДвигательСетьAltivar 71
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток к.з.Макс. ток в устан. режиме (1)Макс. переходный ток в течениеАртикул (3)МассаГабаритные размеры
200 В240 В240 В230 В60 с2 с
кВтл.с.ААкВАкААААкг
ШхВхГ
Однофазное напряжение питания: 200 - 240 В, 50/60 Гц
0,370,56,95,81,4534,54,9
ATV 71H075M3
3
130 x 230 x 175
0,751129,92,454,87,27,9
ATV 71HU15M3
3
130 x 230 x 175
1,5218,215,73,7581213,2
ATV 71HU22M3
4
155 x 260 x 187
2,2325,922,15,351116,518,1
ATV 71HU30M3
4
155 x 260 x 187
3-25,9225,3513,720,622,6
ATV 71HU40M3 (4)
4
155 x 260 x 187
4534,929,97517,526,328,8
ATV 71HU55M3 (4)
5,5
175 x 295 x 187
5,57,547,340,19,52227,541,345,3
ATV 71HU75M3 (4)
7
210 x 295 x 213
Трехфазное напряжение питания: 200 - 240 В, 50/60 Гц
0,370,53,53,11,3534,54,9
ATV 71H037M3
3
130 x 230 x 175
0,7516,15,32,254,87,27,9
ATV 71H075M3
3
130 x 230 x 175
1,5211,39,64581213,2
ATV 71HU15M3
3
130 x 230 x 175
2,231512,85,351116,518,1
ATV 71HU22M3
4
155 x 260 x 187
3-19,316,46,8513,720,622,6
ATV 71HU30M3
4
155 x 260 x 187
4525,822,99,5517,526,328,8
ATV 71HU40M3
4
155 x 260 x 187
5,57,53530,812,82227,541,345,3
ATV 71HU55M3
5,5
175 x 295 x 187
7,5104539,416,4223349,554,5
ATV 71HU75M3
7
210 x 295 x 213
111553,345,81922548189,1
ATV 71HD11M3X (5)
22
230 x 400 x 213
152071,761,625,6226699109
ATV 71HD15M3X (5)
22
230 x 400 x 213
18,52571,761,625,6226699109
ATV 71HD18M3X (5)
22
240 x 420 x 236
2230888033,32288132145
ATV 71HD22M3X (5)
30
240 x 420 x 236
304012411045,722120180198
ATV 71HD30M3X (5)
37
320 x 550 x 266
375014112752,822144216238
ATV 71HD37M3X (5)
37
320 x 550 x 266
456016714761,122176264290
ATV 71HD45M3X (5)
37
320 x 550 x 266
557520017371,935221332365
ATV 71HD55M3X (5) (6)
100
320 x 920 x 377
7510027123296,435285428470
ATV 71HD75M3X (5) (6)
122
360 x 1022 x 377
(1) Данные значения мощности приведены для номинальной частоты коммутации 4 кГц для типоразмеров до ATV 71HD15M3X или 2,5 кГц для ПЧ ATV 71HD18M3X - HD75M3X в продолжительном режиме работы.
Частота коммутации настраивается от 1 до 16 кГц для типоразмеров до ATV 71HD45M3X и от 1 до 8 кГц для ATV 71HD55M3X и ATV 71HD75M3X.
Преобразователь частоты сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5 или 4 кГц в зависимости от типоразмера.
В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
(3) Варианты исполнения.
(4) Использование сетевого дросселя является обязательным
(5) Преобразователи частоты поставляются без входных фильтров ЭМС, которые могут заказываться в качестве дополнительного оборудования.
(6) Преобразователь поставляется без пластины для монтажа, отвечающего условиям ЭМС. В зависимости от типоразмера преобразователя частоты пластина входит в состав комплекта для соответствия UL типа 1 или IP 31, заказываемого отдельно.
Altivar 71, 380-480 B, 50/60 Гц, IP20
ДвигательСетьAltivar 71
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток к.з.Макс. ток в устан. режиме (1)Макс. переходный ток в течениеАртикул (3)МассаГабаритные размеры
200 В240 В240 В380 В (МЭК)460 В (NEC)60 с2 с
кВтл.с.ААкВАкААААкг
ШхВхГ
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
0,7513,732,452,32,13,53,8
ATV 71H075N4
3
130 x 230 x 175
1,525,85,33,854,13,46,26,8
ATV 71HU15N4
3
130 x 230 x 175
2,238,27,15,455,84,88,79,6
ATV 71HU22N4
3
130 x 230 x 175
3-10,79757,86,211,712,9
ATV 71HU30N4
4
155 x 260 x 187
4514,111,59,3510,57,615,817,3
ATV 71HU40N4
4
155 x 260 x 187
5,57,520,31713,42214,31121,523,6
ATV 71HU55N4
5,5
175 x 295 x 187
7,5102722,217,82217,61426,429
ATV 71HU75N4
5,5
175 x 295 x 187
111536,63024,12227,72141,645,7
ATV 71HD11N4
7
210 x 295 x 213
1520483931,622332749,554,5
ATV 71HD15N4
22
230 x 400 x 213
18,52545,537,529,922413461,567,7
ATV 71HD18N4
22
230 x 400 x 213
2230504232,92248407279,2
ATV 71HD22N4
30
240 x 420 x 236
3040665643,422665299109
ATV 71HD30N4
37
240 x 550 x 266
3750846955,3227965118,5130
ATV 71HD37N4
37
240 x 550 x 266
45601048568,5229477141155
ATV 71HD45N4
44
320 x 630 x 290
5575120101792211696174191
ATV 71HD55N4
44
320 x 630 x 290
75100167137109,922160124240264
ATV 71HD75N4
44
320 x 630 x 290
90125166134109,335179179269295
ATV 71HD90N4 (4)
100
320 x 920 x 377
11015020216313335215215323355
ATV 71HC11N4 (4)
122
360 x 1022 x 377
132200239192157,335259259388427
ATV 71HC13N4 (4)
116
340 x 1190 x 377
160250289233190,250314314471518
ATV 71HC16N4 (4)
163
440 x 1190 x 377
20030035728623550387387580638
ATV 71HC20N4 (4)
207
595 x 1190 x 377
220
250
350
400
396
444
320
357
260,6
292,2
50
50
427
481
427
481
640
721
704
793
ATV 71HC25N4 (4)
207
595 x 1190 x 377
280450494396325,150550550825907
ATV 71HC28N4 (4)
207
595 x 1190 x 377
315500555444365,3506166169241016
ATV 71HC31N4 (4)
320
890 x 1390 x 377
355
400
-
600
637
709
512
568
419,3
466,6
50
50
671
759
671
759
1006
1138
1107
1252
ATV 71HC40N4 (4)
330
890 x 1390 x 377
500700876699576,65094194114111552
ATV 71HC50N4 (4)
435
1120 x 1390 x 377
(1) Данные значения мощности приведены для номинальной частоты коммутации 4 кГц для типоразмеров до ATV 71HD30N4 или до 2,5 кГц для преобразователей ATV 71HD37N4 - HC50N4 в продолжительном режиме работы.
Частота коммутации настраивается от 1 до 16 кГц для типоразмеров до ATV 71HD75N4 и от 2,5 до 8 кГц для преобразователей ATV 71HD90N4 - ATV 71HC50N4.
Преобразователь частоты сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5 или 4 кГц в зависимости от типоразмера.
В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток преобразователя частоты.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
(3) Варианты исполнения.
(4) Преобразователь поставляется без пластины для монтажа, отвечающего условиям ЭМС. В зависимости от типоразмера ПЧ пластина входит в состав комплекта для соответствия UL типа 1 или IP 31, заказываемого отдельно.
Преобразователи IP 20 на платформе со встроенным фильтром ЭМС категории С2
ДвигательСетьAltivar 71
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток к.з.Макс. ток в устан. режиме (1)Макс. переходный ток в течениеАртикул (3) (4) (5)МассаГабаритные размеры
380 В480 В380 В380 В (МЭК)460 В (NEC)60 с2 с
кВтл.с.ААкВАкААААкг
ШхВхГ
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
0,7513,732,452,32,13,53,8
ATV 71P075N4Z
2,7
130 x 230 x 149
1,525,85,33,854,13,46,26,8
ATV 71PU15N4Z
2,7
130 x 230 x 149
2,238,27,15,455,84,88,79,6
ATV 71PU22N4Z
2,7
130 x 230 x 149
3-10,79757,86,211,712,9
ATV 71PU30N4Z
3,6
155 x 260 x 161
4514,111,59,3510,57,615,817,3
ATV 71PU40N4Z
3,6
155 x 260 x 161
5,57,520,31713,42214,31121,523,6
ATV 71PU55N4Z
5
175 x 295 x 161
7,5102722,217,82217,61426,429
ATV 71PU75N4Z
5
175 x 295 x 161
111536,63024,12227,72141,645,7
ATV 71PD11N4Z
7
210 x 295 x 187
Преобразователи IP 20 с водяным охлаждением
ДвигательСетьAltivar 71
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток к.з.Макс. ток в устан. режиме (1)Макс. переходный ток в течениеАртикул (3) (4) (5)МассаГабаритные размеры
380 В480 В380 В380 В (МЭК)460 В (NEC)60 с2 с
кВтл.с.ААкВАкААААкг
ШхВхГ
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
90125166134109,335179179269295
ATV 71QD90N4
80
330 x 950 x 377
11015020216313335215215323355
ATV 71QC11N4
80
330 x 950 x 377
132200239192157,335259259388427
ATV 71QC13N4
80
330 x 950 x 377
160250289233190,250314314471518
ATV 71QC16N4
140
585 x 950 x 377
20030035728623550387387580638
ATV 71QC20N4
140
585 x 950 x 377
220
250
350
400
396
444
320
357
260,6
292,2
50
50
427
481
427
481
640
721
704
793
ATV 71QC25N4
140
585 x 950 x 377
315500555444365,3506166169241016
ATV 71QC31N4
300
1110 x 1150 x 377
355
400
-
600
637
709
512
568
419,3
466,6
50
50
671
759
671
759
1006
1138
1107
1252
ATV 71QC40N4
300
1110 x 1150 x 377
500700876699576,65094194114111552
ATV 71QC50N4
300
1110 x 1150 x 377
(1) Данные значения мощности приведены для номинальной частоты коммутации в продолжительном режиме работы :
- 4 кГц для ATV 71PN4Z;
- 2,5 кГц для ATV 71QN4.
Частота коммутации настраивается:
от 1 до 16 кГц для ATV 71PN4Z;
от 2,5 до 8 кГц для ATV 71QN4.
Преобразователь частоты сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 4 кГц в зависимости от типоразмера.
В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток преобразователя частоты.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
(3) Варианты исполнения.
(4) Использование дросселя в звене постоянного тока является обязательным.
(5) Все преобразователи ATV 71P N4Z поставляются с пластиной для монтажа, отвечающего условиям ЭМС и тепловой прокладкой для установки на корпусе механизма.
Altivar 71, 380 - 480 В, 50/60 Гц, IP 54
Преобразователи IP 54 со встроенным фильтром ЭМС категории С2
ДвигательСетьAltivar 71
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток к.з.Макс. ток в устан. режиме (1)Макс. переходный ток в течениеАртикул (3) (4) (5)МассаГабаритные размеры
380 В480 В380 В380 В (МЭК)460 В (NEC)60 с2 с
кВтл.с.ААкВАкААААкг
ШхВхГ
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
0,7513,732,452,32,13,53,8
ATV 71W075N4
12
240 x 490 x 272
1,525,85,33,854,13,46,26,8
ATV 71WU15N4
12
240 x 490 x 272
2,238,27,15,455,84,88,79,6
ATV 71WU22N4
12
240 x 490 x 272
3-10,79757,86,211,712,9
ATV 71WU30N4
13
240 x 490 x 286
4514,111,59,3510,57,615,817,3
ATV 71WU40N4
13
240 x 490 x 286
5,57,520,31713,42214,31121,523,6
ATV 71WU55N4
16
260 x 525 x 286
7,5102722,217,82217,61426,429
ATV 71WU75N4
16
260 x 525 x 286
111536,63024,12227,72141,645,7
ATV 71WD11N4
21
295 x 560 x 315
1520483931,622332749,554,5
ATV 71WD15N4
31
315 x 665 x 315
18,52545,537,529,922413461,567,7
ATV 71WD18N4
31
315 x 665 x 315
2230504232,92248407279,2
ATV 71WD22N4
30,5
285 x 720 x 315
3040665643,422665299109
ATV 71WD30N4
38,5
285 x 880 x 343
3750846955,3227965118,5130
ATV 71WD37N4
38,5
285 x 880 x 343
45601048568,5229477141155
ATV 71WD45N4
61,5
362 x 1000 x 364
5575120101792211696174191
ATV 71WD55N4
61,5
362 x 1000 x 364
75100167137109,922160124240264
ATV 71WD75N4
61,5
362 x 1000 x 364
Преобразователи IP 54 с разъединителем Vario и встроенным фильтром ЭМС категории С2
ДвигательСетьAltivar 71
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток к.з.Макс. ток в устан. режиме (1)Макс. переходный ток в течениеАртикул (3) (4)МассаГабаритные размеры
380 В480 В380 В380 В (МЭК)460 В (NEC)60 с2 с
кВтл.с.ААкВАкААААкг
ШхВхГ
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
0,7513,732,452,32,13,53,8
ATV 71E5075N4
14,4
240 x 490 x 296
1,525,85,33,854,13,46,26,8
ATV 71E5U15N4
14,4
240 x 490 x 296
2,238,27,15,455,84,88,79,6
ATV 71E5U22N4
14,4
240 x 490 x 296
3-10,79757,86,211,712,9
ATV 71E5U30N4
15,4
240 x 490 x 310
4514,111,59,3510,57,615,817,3
ATV 71E5U40N4
15,4
240 x 490 x 310
5,57,520,31713,42214,31121,523,6
ATV 71E5U55N4
18,4
260 x 525 x 310
7,5102722,217,82217,61426,429
ATV 71E5U75N4
18,4
260 x 525 x 310
111536,63024,12227,72141,645,7
ATV 71E5D11N4
29,7
295 x 560 x 339
1520483931,622332749,554,5
ATV 71E5D15N4
40,4
315 x 665 x 340
18,52545,537,529,922413461,567,7
ATV 71E5D18N4
40,4
315 x 665 x 340
2230504232,92248407579,2
ATV 71E5D22N4
46,7
285 x 720 x 335
3040665643,322665299109
ATV 71E5D30N4
57,8
285 x 880 x 383
3750846955,3227965118,5130
ATV 71E5D37N4
57,8
285 x 880 x 383
45601048568,5229477141155
ATV 71E5D45N4
80,4
362 x 1000 x 404
5575120101792211696174191
ATV 71E5D55N4
80,4
362 x 1000 x 404
75100167137109,922160124240264
ATV 71E5D75N4
80,4
362 x 1000 x 404
(1) Данные значения мощности приведены для номинальной частоты коммутации 4 кГц для типоразмеров до ATV 71WD30N4 или ATV71E5D30N4, или 2,5 кГц для ATV 71WD37N4 - WD75N4 или ATV 71E5D37N4 - E5D75N4 в продолжительном режиме работы. Частота коммутации настраивается от1 до 16 кГц для всех типоразмеров.
Преобразователь частоты сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5 или 4 кГц в зависимости от типоразмера.
В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток преобразователя частоты.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
(3) Варианты исполнения.
(4) Преобразователи поставляются с пластиной для монтажа, отвечающего условиям ЭМС.
Altivar 71, 500 - 690 В, 50/60 Гц, IP 20
Преобразователи IP 20
ДвигательСетьAltivar 71
МощностьЛинейный токМакс. линейный ток к.з.Макс. ток в устан. режиме (1) (3)АртикулМассаГабаритные размеры
500 В575 В500 В600 В500 В575 В
кВтл.с.ААкАААкг
ШхВхГ
Трехфазное напряжение питания: 500 - 600 В, 50/60 Гц
1,525,64,9223,22,7
ATV 71HU15S6X
7,5
210 x 295 x 213
2,237,66,7224,53,9
ATV 71HU22S6X
7,5
210 x 295 x 213
3-9,910225,8-
ATV 71HU30S6X
7,5
210 x 295 x 213
4512,510,9227,56,1
ATV 71HU40S6X
7,5
210 x 295 x 213
5,57,516,414,222109
ATV 71HU55S6X
7,5
210 x 295 x 213
7,51021,418,42213,511
ATV 71HU75S6X
7,5
210 x 295 x 213
ДвигательСетьAltivar 71
Мощность (1)Линейный ток (2)Макс. линейный ток к.з.Макс. ток в устан. режиме (1) (3)Артикул (4)МассаГабаритные размеры
500 В575 В690 В500 В600 В690 В500 В575 В690 В
кВтл.с.кВтАААкААААкг
ШхВхГ
Трехфазное напряжение питания: 500 - 690 В, 50/60 Гц
1,522,23,83,24223,22,74
ATV 71HU22Y
30
240 x 420 x 236
2,2335,24,45,2224,53,94,5
ATV 71HU30Y
30
240 x 420 x 236
3-46,8-6,6225,8-5,5
ATV 71HU40Y
30
240 x 420 x 236
455,58,67,28,6227,56,17,5
ATV 71HU55Y
30
240 x 420 x 236
5,57,57,511,29,511,22210910
ATV 71HU75Y
30
240 x 420 x 236
7,5101114,612,315,52213,51113,5
ATV 71HD11Y
30
240 x 420 x 236
11151519,816,720,22218,51718,5
ATV 71HD15Y
30
240 x 420 x 236
152018,524212422242224
ATV 71HD18Y
30
240 x 420 x 236
18,5252229242722292727
ATV 71HD22Y
30
240 x 420 x 236
22303033283422353235
ATV 71HD30Y
30
240 x 420 x 236
30403748414722474143
ATV 71HD37Y
68
320 x 630 x 290
37504562515522595254
ATV 71HD45Y
68
320 x 630 x 290
45605568576322686262
ATV 71HD55Y
68
320 x 630 x 290
5575758470,58822857784
ATV 71HD75Y
68
320 x 630 x 290
7510090109921012211099104
ATV 71HD90Y
68
320 x 630 x 290
9012511012811311728136125125
ATV 71HC11Y (5) (6)
102
340 x 1190 x 377
11015013215313313728165144150
ATV 71HC13Y (5) (6)
102
340 x 1190 x 377
132-160182-16335200-180
ATV 71HC16Y (5) (6)
102
340 x 1190 x 377
16020020022720421235240192220
ATV 71HC20Y (5) (6)
181
595 x 1190 x 377
20025025027724925635312242290
ATV 71HC25Y (5) (6)
181
595 x 1190 x 377
25035031534231131735390336355
ATV 71HC31Y (5) (6)
181
595 x 1190 x 377
31545040043940140935462412420
ATV 71HC40Y (5) (6)
383
1120 x 1390 x 377
40055050054449149835590528543
ATV 71HC50Y (5) (6)
383
1120 x 1390 x 377
50070063067361361642740672675
ATV 71HC63Y (5) (6)
383
1120 x 1390 x 377
(1) Данные значения мощности приведены для номинальной частоты коммутации 4 кГц для ATV 71HUppS6X и для ATV 71 HU22Y - HD30Y или 2,5 кГц для ATV 71HD37Y - HC63Y в продолжительном режиме работы.
Частота коммутации настраивается от 2,5 до 6 кГц для ATV 71HUppS6X и для ATV 71HU22Y - HD30Y, и от 2,5 до 4,9 кГц для преобразователей ATV 71HD37Y - ATV 71HC63Y.
Частота коммутации настраивается от 1 до 16 кГц для типоразмеров до ATV 71HD45M3X и от 1 до 8 кГц для ATV 71HD55M3X и ATV 71HD75M3X.
Преобразователь частоты сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5 или 4 кГц в зависимости от типоразмера.
В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток преобразователя частоты.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
(3) Максимальное значение переходного тока:
-в течение 60 с равно 150 % максимального тока в установившемся режиме;
-в течение 2 с равно 165 % максимального тока в установившемся режиме.
(4) Варианты исполнения.
(5) Использование сетевого дросселя является обязательным для преобразователей ATV 71HC11Y - HC63Y кроме случая применения специального трансформатора (12-пульсного). Сетевой дроссель заказывается отдельно.
(6) Преобразователь поставляется без пластины для монтажа, отвечающего условиям ЭМС. В зависимости от типоразмера ПЧ пластина входит в состав комплекта для соответствия UL типа 1 или IP 31, заказываемого отдельно.
Преобразователи IP 20 с водяным охлаждением
ДвигательСетьAltivar 71
МощностьЛинейный токМакс. линейный ток к.з.Макс. ток в устан. режиме (1) (3)АртикулМассаГабаритные размеры
500 В575 В690 В500 В600 В690 В500 В575 В690 В
кВтл.с.кВтАААкААААкг
ШхВхГ
Трехфазное напряжение питания: 500 - 690 В, 50/60 Гц
9012511012811311728136125125
ATV 71QC11Y
80
330 x 950 x 377
11015013215313313728165144150
ATV 71QC13Y
80
330 x 950 x 377
132-160182-16335200-180
ATV 71QC16Y
80
330 x 950 x 377
16020020022720421235240192220
ATV 71QC20Y
140
585 x 950 x 377
20025025027724925635312242290
ATV 71QC25Y
140
585 x 950 x 377
25035031534231131735390336355
ATV 71QC31Y
140
585 x 950 x 377
31545040043940140935462412420
ATV 71QC40Y
300
1110 x 1150 x 377
40055050054449149835590528543
ATV 71QC50Y
300
1110 x 1150 x 377
50070063067361361642740672675
ATV 71QC63Y
300
1110 x 1150 x 377
(1) Данные значения мощности приведены для номинальной частоты коммутации 2,5 кГц в продолжительном режиме работы. Частота коммутации настраивается от 2,5 до 4,9 кГц.
Ппреобразователь частоты сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5 кГц.
В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток преобразователя частоты.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
(3) Максимальное значение переходного тока:
-в течение 60 с равно 150 % максимального тока в установившемся режиме;
-в течение 2 с равно 165 % максимального тока в установившемся режиме.
Реализуем оптом и в розницу промышленное и электротехническое оборудование
Телефон: +7 (499) 322-91-34
для звонков из Казахстана: +7 (717) 269-69-54
Почта: mail@istopit.ru
Назад к содержимому
