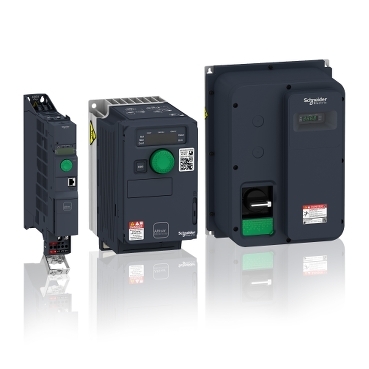

Преобразователи частоты Altivar Machine ATV320
Серия Altivar Machine ATV320 представлена преобразователями частоты со степенью защиты IP 20, предназначенными для регулируемых по скорости приводов с трехфазными синхронными и асинхронных двигателями, содержащими прикладные функции, актуальные для самого широкого круга применений, включая:
• Перемещение материалов
• Упаковка
• Текстильное производство
• Обработка материалов
• Исполнительные механизмы
• Подъемники

Преобразователи серии Altivar Machinе ATV320 ориентированы на встраивание в машины и механизмы с простыми и повышенными требованиями к управлению двигателем и коммуникационным возможностям.
Данная серия предоставляет расширенные возможности автоматизации и максимальную производительность при использовании в промышленных машинах и механизмах:
• Надежное управление асинхронными или синхронными двигателями.
• Полноценную интеграцию в коммуникационную систему любой архитектуры (Ethernet, Canopen, Profibus, и т.д...)
• Компактное или «книжное» исполнение для встраивания во все типы шкафов
• Встроенные функции безопасности
• Увеличенная устойчивость к агрессивным средам
Преимущества Altivar Machine ATV320

Преобразователь Altivar Machine ATV320 предназначен для регулируемых электроприводов с трехфазными асинхронными или синхронными двигателями мощностью от 0,18 до 15 кВт. Altivar Machine ATV320 надежен и прост в обслуживании, он легко встраивается в конструктивы машин и в шкафы различных размеров, и так же хорошо интегрируется в системы автоматизации с широко используемыми структурами. Преобразователи ATV320 идеально соответствуют требованиям, предъявляемым к регулируемым электроприводам простых промышленных механизмов.
• Легко встраиваемый
• Передовые коммуникационные возможности
• Защищенная конструкция
• Эффективное управление двигателем
• Встроенные функции безопасности и управления системой
• Инновационные функции
• Встроенные функции безопасности
Технические характеристики Altivar Machine ATV320
Преобразователи частоты Altivar Machine ATV320 с блоком управления компактного исполнения (1)
ДвигательСетьAltivar Machine ATV320
Мощность (2)Линейный ток (3), (4)Полная мощностьМакс. линейный ток к.з. (5)Макс. ток в устан. режиме (ln) (2)Макс. переходный ток в течениеМощность, рассеиваемая при номин. нагрузке (ln) (2)Артикул (2)Масса
при U1при U2при U2230 В60 с
кВтл.с.ААкВАкАААВткг
Однофазное напряжение питания: 200 - 240 В, 50/60 Гц, со встроенным фильтром ЭМС (4) (6) (7)
0,180,253,42,80,711,52,321,7
ATV320U02M2C
0,8
0,370,55,94,91,213,3532,2
ATV320U04M2C
1
0,550,757,96,61,613,75,641,7
ATV320U06M2C
1,1
0,751108,4214,87,248,3
ATV320U07M2C
1,1
1,11,513,811,62,816,910,465,6
ATV320U11M2C
1,6
1,5217,814,93,6181282,4
ATV320U15M2C
1,6
2,232420,24,811116,5109,6
ATV320U22M2C
1,6
Трехфазное напряжение питания: 380 - 500 В, 50/60 Гц, со встроенным фильтром ЭМС (4) (6) (7)
0,370,52,11,61,451,52,328
ATV320U04N4C
1,2
0,550,752,82,21,951,92,933
ATV320U06N4C
1,2
0,7513,62,82,452,33,538
ATV320U07N4C
1,2
1,11,553,83,3534,547
ATV320U11N4C
1,3
1,526,44,94,254,16,261
ATV320U15N4C
1,3
2,238,76,65,755,58,376
ATV320U22N4C
2,1
3411,18,47,357,110,794
ATV320U30N4C
2,1
4513,710,69,259,514,3112
ATV320U40N4C
2,2
(1) От 5.5 кВт до 15кВт выбирайте изделие с блоком управления книжного исполнения. Вненшний вид этих преобразователей имеет форму куба. Это касается каталожных номеров ATV320U55N4B, ATV320U75N4B, ATV320D11N4B, и ATV320D15N4B.
(2) Значения даны при номинальной частоте коммутации 4 кГц в установившемся режиме работы.Частота коммутации настраивается от 2 до 16 кГц. При частоте коммутации выше 4 кГц номинальный ток преобразователя частоты
должен быть уменьшен. Номинальный ток двигателя не должен превышать определенную величину.
(3) Типовое значение для 4-х полюсного двигателя и максимальной частоты коммутации 4 кГц без сетевого дросселя для максимального ожидаемого линейного тока короткого замыкания Isc (4).
(4) Номинальное питающее напряжение мин. U1, макс. U2. 200 (U1)…240 В (U2), 380 (U1)…500 В (U2).
(5) Если линейный ток короткого замыкания Isc больше, чем величины в таблице, подключайте сетевой дроссель.
(6) Преобразователи частоты поставляются со встроенными фильтрами ЭМС, соответствующими категории С2. Этот фильтр может быть при необходимости отключен.
(7) Преобразователи частоты снабжены платой ЭМС, подключаемой заказчиком.
Преобразователи частоты Altivar Machine ATV320 с блоком управления книжного исполнения
ДвигательСетьAltivar Machine ATV320
Мощность (1)Линейный ток (2), (3)Полная мощностьМакс. линейный ток к.з. (5)Макс. ток в устан. режиме (ln) (1)Макс. переходный ток в течениеМощность, рассеиваемая при номин. нагрузке (ln) (1)Артикул (1)Масса
при U1при U2при U2230 В60 с
кВтл.с.ААкВАкАААВткг
Однофазное напряжение питания: 200 - 240 В, 50/60 Гц, со встроенным фильтром ЭМС (3) (5) (6)
0,180,253,42,80,711,52,325
ATV320U02M2B
2,4
0,370,5651,213,3538
ATV320U04M2B
2,5
0,550,757,96,71,613,75,642
ATV320U06M2B
2,5
0,75110,18,5214,87,251
ATV320U07M2B
2,4
1,11,513,611,52,816,910,464
ATV320U11M2B
2,9
1,5217,614,83,6181281
ATV320U15M2B
2,9
2,2323,920,14,811116,5102
ATV320U22M2B
2,9
Трехфазное напряжение питания: 380 - 500 В, 50/60 Гц, со встроенным фильтром ЭМС (3) (5) (6)
0,370,52,11,61,451,52,327
ATV320U04N4B
2,5
0,550,752,82,21,951,92,931
ATV320U06N4B
2,6
0,7513,62,72,352,33,537
ATV320U07N4B
2,6
1,11,553,83,3534,550
ATV320U11N4B
2,5
1,526,54,94,254,16,263
ATV320U15N4B
2,5
2,238,76,65,755,58,378
ATV320U22N4B
3
3411,18,47,357,110,7100
ATV320U30N4B
3
4513,710,59,159,514,3125
ATV320U40N4B
3
5,57,520,714,512,62214,321,5233
ATV320U55N4B
7,5
7,51026,518,716,2221725,5263
ATV320U75N4B
7,5
111536,625,622,22227,741,6403
ATV320D11N4B
8,7
152047,333,328,8223349,5480
ATV320D15N4B
8,8
(1) Значения даны при номинальной частоте коммутации 4 кГц в установившемся режиме работы.Частота коммутации настраивается от 2 до 16 кГц. При частоте коммутации выше 4 кГц номинальный ток преобразователя частоты
должен быть уменьшен. Номинальный ток двигателя не должен превышать определенную величину.
(2) Типовое значение для 4-х полюсного двигателя и максимальной частоты коммутации 4 кГц без сетевого дросселя для максимального ожидаемого линейного тока короткого замыкания Isc (4).
(3) Номинальное питающее напряжение мин. U1, макс. U2. 200 (U1)…240 В (U2), 380 (U1)…500 В (U2).
(4) Если линейный ток короткого замыкания Isc больше, чем величины в таблице, подключайте сетевой дроссель.
(5) Преобразователи частоты поставляются со встроенными фильтрами ЭМС, соответствующими категории С2. Этот фильтр может быть при необходимости отключен.
(6) Подключение соответствует стандартам ЭМС:
- Преобразователи ATV320M2B, ATV320U04N4B…ATV320U40N4B снабженыь платой ЭМС. Эта плата является составной частью силового ввода. Эти два компонента нераздельны.
- Преобразователи ATV320U55N4B…D15N4B снабжены снабжаются платой ЭМС, подключаемой заказчиком.
