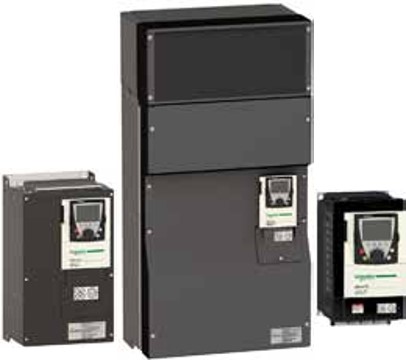

Преобразователи частоты Altivar 61
Преобразователь частоты Altivar 61 предназначен для трехфазных асинхронных и синхронных двигателей мощностью от 0,75 до 2400 кВт.
Преобразователь предназначен для создания современных систем обогрева, вентиляции и кондиционирования воздуха (HVAC) в промышленных и коммерческих зданиях и на объектах инфраструктуры. Преобразователь частоты Altivar 61 может уменьшить эксплуатационные расходы путем оптимизации потребления энергии, значительно повышая комфортность.

Области применения:
Преобразователь Altivar 61 обладает многочисленными функциональными возможностями, обеспечивающими его эффективное использование в большинстве применений в промышленных и коммерческих зданиях и на объектах инфраструктуры для управления:
• вентиляторными агрегатами;
• установками кондиционирования воздуха;
• установками для очистки воздуха и удаления дыма;
• насосными агрегатами;
• станциями перекачки;
• ирригационными станциями;
• буровыми скважинами на нефтедобывающих платформах.
Монтаж Altivar 61
Преобразователь Altivar 61 может устанавливаться различными способами для интеграции  в производственные механизмы.

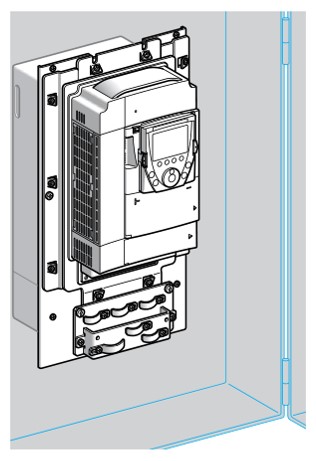

Преобразователь Altivar 61 может быть установлен вне шкафа непосредственно на стену в соответствии с UL типа 1 с помощью комплекта VW3 A9 2pp или в соответствии с IP 21 или IP 31 с комплектом VW3 A9 1pp
Преобразователь частоты Altivar 61 был разработан с учетом оптимизации размеров защитных оболочек (шкафов, кожухов и т.д.).
Силовая часть со степенью защиты IP 54 может быть легко смонтирована вне шкафа с помощью специального комплекта для врезной установки в герметичный шкаф VW3 A9 5pp с целью ограничения повышения температуры внутри него. При необходимости такой вариант позволяет установку ПЧ вплотную друг к другу.
Преобразователь частоты Altivar 61 комплектный шкаф IP 54
Предложение по комплектным шкафам исполнения IP 54 обеспечивает сертифицированное решение для преобразователей частоты Altivar 61 исполнения IP 20 мощностью от 110 до 630 кВт с трехфазным питанием 380 - 480 В .
Данный комплект разработан с целью: уменьшения времени ввода в эксплуатацию благодаря:
  • упрощению сборки;
  • оптимизации выбора тепловых и механических размеров шкафа.
Применяемая система охлаждения позволяет устанавливать оборудование в неблагоприятных запыленных условиях окружающей среды. Температура снаружи шкафа не должна превышать + 45°C, а внутри - +50°C; термостат, обеспечивающий остановку привода, позволяет осуществлять контроль внутренней температуры.

Для установки дополнительных принадлежностей или оборудования имеются два дополнительных пустых шкафа шириной 600 и 800 мм, поставляемых в комплекте VW3 A9 55*.
Дополнительный пустой шкаф должен устанавливаться слева от комплектного шкафа IP 54. В этом случае левая панель комплектного шкафа IP 54 устанавливается на левой стороне пустого дополнительного шкафа, который поставляется без боковых поверхностей.

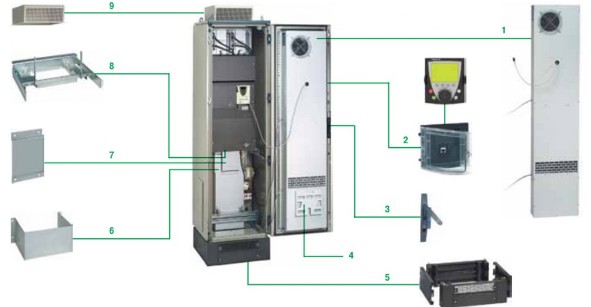

Комплект включает в себя:
  • теплообменник “воздух/воздух” (кроме комплектов VW3 A9 541 и VW3 A9 542) 1;
  • выносной комплект для графического терминала IP 65 2;
  • дверную ручку, механизм открывания которой имеет нажимную кнопку 3;
  • контейнер для хранения документации 4;
  • основание 5;
  • внутренний вентиляционный канал 6;
  • пластину ЭМС 7;
  • кронштейн для преобразователя 8;
  • воздухозаборник на крыше 9;
  • воздухозаборник на лицевой поверхности;
  • дополнительный источник питания c 24 В, 600 мA;
  • крепеж;
  • уплотнители;
  • комплект технический документации, содержащий спецификации электрические схемы и механические чертежи.
Технические характеристики Altivar 61
Altivar 61, 200-240 В, 50/60 Гц, IP20
ДвигательСетьAltivar 61
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток к.з.Макс. ток в устан. режиме (1)Макс. переходный ток в течениеАртикулМассаГабаритные размеры
200 В240 В240 В230 В60 с
кВтл.с.ААкВАкАААкг
ШхВхГ
Однофазное напряжение питания: 200 - 240 В, 50/60 Гц
0,370,56,95,81,4533,6
ATV 61H075M3
3
130 x 230 x 175
0,751129,92,454,85,7
ATV 61HU15M3
3
130 x 230 x 175
1,5218,215,73,7589,6
ATV 61HU22M3
4
155 x 260 x 187
2,2325,922,15,351113,2
ATV 61HU30M3
4
155 x 260 x 187
3-25,9225,3513,716,4
ATV 61HU40M3 (3)
4
155 x 260 x 187
4534,929,97517,521
ATV 61HU55M3 (3)
5,5
175 x 295 x 187
5,57,547,340,19,52227,533
ATV 61HU75M3 (3)
7
210 x 295 x 213
Трехфазное напряжение питания: 200 - 240 В, 50/60 Гц
0,7516,15,32,254,85,7
ATV 61H075M3
3
130 x 230 x 175
1,5211,39,64589,6
ATV 61HU15M3
3
130 x 230 x 175
2,231512,85,351113,2
ATV 61HU22M3
4
155 x 260 x 187
3-19,316,46,8513,716,4
ATV 61HU30M3
4
155 x 260 x 187
4525,822,99,5517,521
ATV 61HU40M3
4
155 x 260 x 187
5,57,53530,812,82227,533
ATV 61HU55M3
5,5
175 x 295 x 187
7,5104539,416,4223339,6
ATV 61HU75M3
7
210 x 295 x 213
111553,345,819225464,8
ATV 61HD11M3X (4)
22
230 x 400 x 213
152071,761,625,6226679,2
ATV 61HD15M3X (4)
22
230 x 400 x 213
18,525776928,7227590
ATV 61HD18M3X (4)
30
240 x 420 x 236
2230888033,32288105,6
ATV 61HD22M3X (4)
30
240 x 420 x 236
304012411045,722120144
ATV 61HD30M3X (4)
37
320 x 550 x 266
375014112752,822144172,8
ATV 61HD37M3X (4)
37
320 x 550 x 266
456016714761,122176211,2
ATV 61HD45M3X (4)
37
320 x 550 x 266
557520017371,935221265,2
ATV 61HD55M3X (4)
84
320 x 920 x 377
7510027123296,435285342
ATV 61HD75M3X (4)
84
320 x 920 x 377
90125336288119,735359431
ATV 61HD90M3X (4)
106
360 x 1022 x 377
(1) Данные значения мощности приведены для номинальной частоты коммутации 12 кГц для типоразмеров доà ATV 61HD45M3X или 2,5 кГц для ATV 61HD55M3X - HD90M3X в продолжительном режиме работы.
Частота коммутации настраивается от 1 до 16 кГц для типоразмеров доà ATV 61HD45M3X , от 2,5 до 12 кГц для ATV 61HD55M3X и от 2,5 до 8 кГц для ATV 61HD75M3X, HD90M3X.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5 или 4 кГц в зависимости от типоразмера. В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
(3) Использование сетевого дросселя является обязательным.
(4) ПЧ поставляются без входных фильтров ЭМС, которые могут заказываться в качестве дополнительного оборудования.
Altivar 61, 380-480 B, 50/60 Гц, IP20 со встроенным фильтром ЭМС категории С2 или С3
ДвигательСетьAltivar 61
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток к.з.Макс. ток в устан. режиме (1)Макс. переходный ток в течениеАртикулМассаГабаритные размеры
380 В480 В380 В380 В (МЭК)460 В (NEC)60 с
кВтл.с.ААкВАкААААкг
ШхВхГ
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
0,7513,732,452,32,12,7
ATV 61H075N4
3
130 x 230 x 175
1,525,85,33,854,13,44,9
ATV 61HU15N4
3
130 x 230 x 175
2,238,27,15,455,84,86,9
ATV 61HU22N4
3
130 x 230 x 175
3-10,79757,86,29,3
ATV 61HU30N4
4
155 x 260 x 187
4514,111,59,3510,57,612,6
ATV 61HU40N4
4
155 x 260 x 187
5,57,520,31713,42214,31117,1
ATV 61HU55N4
5,5
175 x 295 x 187
7,5102722,217,82217,61421,1
ATV 61HU75N4
5,5
175 x 295 x 187
111536,63024,12227,72133,2
ATV 61HD11N4
7
210 x 295 x 213
1520483931,622332739,6
ATV 61HD15N4
22
230 x 400 x 213
18,52545,537,529,922413449,2
ATV 61HD18N4
22
230 x 400 x 213
2230504232,922484057,6
ATV 61HD22N4
30
240 x 420 x 236
3040665643,422665279,2
ATV 61HD30N4
37
240 x 550 x 266
3750846955,322796594,8
ATV 61HD37N4
37
240 x 550 x 266
45601048568,5229477112,8
ATV 61HD45N4
44
320 x 630 x 290
5575120101792211696139,2
ATV 61HD55N4
44
320 x 630 x 290
75100167137109,922160124192
ATV 61HD75N4
44
320 x 630 x 290
90125166143109,335179179214,8
ATV 61HD90N4
84
320 x 920 x 377
11015020216813335215215258
ATV 61HC11N4
84
320 x 920 x 377
132200239224157,335259259310,8
ATV 61HC13N4
106
360 x 1022 x 377
160250289275190,250314314376,8
ATV 61HC16N4
116
340 x 1190 x 377
200
220
300
350
357
396
331
383
235
260,6
50
50
427427512,4
ATV 61HC22N4
163
440 x 1190 x 377
250400444435292,250481481577,2
ATV 61HC25N4
207
595 x 1190 x 377
280
315
450
500
494
555
494
544
325,1
365,3
50
50
616616739,2
ATV 61HC31N4
207
595 x 1190 x 377
355
400
-
600
637
709
597
644
419,3
466,6
50
50
759759910,8
ATV 61HC40N4
320
890 x 1390 x 377
500700876760576,6509419411129,2
ATV 61HC50N4
330
890 x 1390 x 377
560
630
800
900
978
1091
858
964
643,6
718
50
50
118811881425,6
ATV 61HC63N4
435
1120 x 1390 x 377
(1) Данные значения мощности приведены для номинальной частоты коммутации 12 кГц для типоразмеров доà ATV 61HD75N4, 4 кГц для ATV 61HD90N4 или 2,5 кГц для ATV 61HC11N4 - HC63N4 в продолжительном режиме работы.
Частота коммутации настраивается от 1 до 16 кГц для типоразмеров доà ATV 61HD75N4 и от 2 до 8 кГц для ATV 61HD90N4 - ATV 61HC63N4.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5, 4 или 12 кГц в зависимости от типоразмера. В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
Altivar 61, 380-480 B, 50/60 Гц, IP20 с жидкостным охлаждением
ДвигательСетьAltivar 61
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток к.з.Макс. ток в устан. режиме (1)Макс. переходный ток в течениеАртикулМассаГабаритные размеры
380 В480 В380 В380 В (МЭК)460 В (NEC)60 с
кВтл.с.ААкВАкААААкг
ШхВхГ
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
11015020216813335215215258
ATV 61QC11N4
80
330 x 950 x 377
132200239224157,335259259310,8
ATV 61QC13N4
80
330 x 950 x 377
160250289275190,250314314376,8
ATV 61QC16N4
80
330 x 950 x 377
20030035733123550387387464
ATV 61QC20N4
140
585 x 950 x 377
220
250
350
400
369
444
383
435
260,6
292,2
50
50
481481577,2
ATV 61QC25N4
140
585 x 950 x 377
280
315
450
500
494
555
494
544
325,1
365,3
50
50
616616739,2
ATV 61QC31N4
140
585 x 950 x 377
355
400
-
600
637
709
597
644
419,3
466,6
50
50
759759910,8
ATV 61QC40N4
300
1110 x 1150 x 377
500700876760576,6509419411129,2
ATV 61QC50N4
300
1110 x 1150 x 377
560
630
800
900
978
1091
858
964
643,6
718
50
50
118811881425,6
ATV 61QC63N4
300
1110 x 1150 x 377
(1) Данные значения мощности приведены для номинальной частоты коммутации 2,5 кГц в продолжительном режиме работы.
Частота коммутации настраивается от 2,5 до 8 кГц.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5 кГц. В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
Altivar 61, 380-480 В, 50/60 Гц, IP 54 со встроенным фильтром ЭМС категории С2
ДвигательСетьAltivar 61
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток к.з.Макс. ток в устан. режиме (1)Макс. переходный ток в течениеАртикулМассаГабаритные размеры
380 В480 В380 В380 В (МЭК)460 В (NEC)60 с
кВтл.с.ААкВАкААААкг
ШхВхГ
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
0,7511,81,51,252,32,12,5
ATV 61W075N4
13
240 x 490 x 272
1,523,532,354,13,44,5
ATV 61WU15N4
13
240 x 490 x 272
2,2354,13,355,14,85,6
ATV 61WU22N4
13
240 x 490 x 272
3-6,75,64,457,26,27,9
ATV 61WU30N4
14
240 x 490 x 272
458,87,45,859,17,610
ATV 61WU40N4
16
240 x 490 x 286
5,57,511,49,27,522121113,2
ATV 61WU55N4
16
240 x 490 x 286
7,51015,813,310,422161417,6
ATV 61WU75N4
22
260 x 525 x 286
111521,917,814,42222,52124,7
ATV 61WD11N4
22
260 x 525 x 286
152030,525,8202230,52733,5
ATV 61WD15N4
28
260 x 525 x 286
18,52537,532,324,722373440,7
ATV 61WD18N4
36
315 x 665 x 315
223043,636,628,72243,54047,8
ATV 61WD22N4
36
315 x 665 x 315
304056,746,237,32258,55264,3
ATV 61WD30N4
51
285 x 720 x 315
375069,556,845,72271,56578,6
ATV 61WD37N4
64
285 x 880 x 343
456085,169,65622857793,5
ATV 61WD45N4
65
285 x 880 x 343
5575104,887693510396113,3
ATV 61WD55N4
92
362 x 1000 x 364
75100140,3113,892,335137124150,7
ATV 61WD75N4
92
362 x 1000 x 364
90125171,8140,911335163156179,3
ATV 61WD90N4
92
362 x 1000 x 364
Altivar 61, 380-480 В, 50/60 Гц, IP 54 со встроенным фильтром ЭМС категории С1
ДвигательСетьAltivar 61
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток к.з.Макс. ток в устан. режиме (1)Макс. переходный ток в течениеАртикулМассаГабаритные размеры
380 В480 В380 В380 В (МЭК)460 В (NEC)60 с
кВтл.с.ААкВАкААААкг
ШхВхГ
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
0,7511,81,51,252,32,12,5
ATV 61W075N4C
13
240 x 490 x 272
1,523,532,354,13,44,5
ATV 61WU15N4C
13
240 x 490 x 272
2,2354,13,355,14,85,6
ATV 61WU22N4C
13
240 x 490 x 272
3-6,75,64,457,26,27,9
ATV 61WU30N4C
14
240 x 490 x 272
458,87,45,859,17,610
ATV 61WU40N4C
16
240 x 490 x 286
5,57,511,49,27,522121113,2
ATV 61WU55N4C
16
240 x 490 x 286
7,51015,813,310,422161417,6
ATV 61WU75N4C
22
260 x 525 x 286
111521,917,814,42222,52124,7
ATV 61WD11N4C
22
260 x 525 x 286
152030,525,8202230,52733,5
ATV 61WD15N4C
28
260 x 525 x 286
18,52537,532,324,722373440,7
ATV 61WD18N4C
36
315 x 665 x 315
223043,636,628,72243,54047,8
ATV 61WD22N4C
36
315 x 665 x 315
304056,746,237,32258,55264,3
ATV 61WD30N4C
51
285 x 720 x 315
375069,556,845,72271,56578,6
ATV 61WD37N4C
64
285 x 880 x 343
456085,169,65622857793,5
ATV 61WD45N4C
65
285 x 880 x 343
5575104,887693510396113,3
ATV 61WD55N4C
92
362 x 1000 x 364
75100140,3113,892,335137124150,7
ATV 61WD75N4C
92
362 x 1000 x 364
90125171,8140,911335163156179,3
ATV 61WD90N4C
92
362 x 1000 x 364
(1) Данные значения мощности приведены для номинальной частоты коммутации 8 кГц для типоразмеров доà ATV 61WD15N4 и ATV 61WD15N4C или 4 кГц для ATV 61WD18N4 - WD90N4 или ATV 61WD18N4C - WD90N4C в продолжительном режиме работы.
Частота коммутации настраивается от 2 до 16 кГц для всех типоразмеров.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 4 или 8 кГц в зависимости от типоразмера. В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
Преобразователи частоты Altivar 61 IP 54 с разъединителем Vario и встроенным фильтром ЭМС категории С2
ДвигательСетьAltivar 61
Мощность (1)Линейный ток (2)Полная мощностьМакс. линейный ток к.з.Макс. ток в устан. режиме ln (1)Макс. переходный ток в течениеАртикулМассаГабаритные размеры
380 В480 В380 В380 В (МЭК)460 В (NEC)60 с
кВтл.с.ААкВАкААААкг
ШхВхГ
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
0,7511,81,51,252,32,12,5
ATV 61E5075N4
16,4
240 x 490 x 296
1,523,532,354,13,44,5
ATV 61E5U15N4
16,4
240 x 490 x 296
2,2354,13,355,14,85,6
ATV 61E5U22N4
16,4
240 x 490 x 296
3-6,75,64,457,26,27,9
ATV 61E5U30N4
16,4
240 x 490 x 296
458,87,45,859,17,610
ATV 61E5U40N4
18,4
240 x 490 x 310
5,57,511,49,27,522121113,2
ATV 61E5U55N4
18,4
240 x 490 x 310
7,51015,813,310,422161417,6
ATV 61E5U75N4
22,7
260 x 525 x 310
111521,917,814,42222,52124,7
ATV 61E5D11N4
22,7
260 x 525 x 310
152030,525,8202230,52733,5
ATV 61E5D15N4
36,7
295 x 560 x 339
18,52537,532,324,722373440,7
ATV 61E5D18N4
45,4
315 x 665 x 340
223043,636,628,72243,54047,8
ATV 61E5D22N4
45,4
315 x 665 x 340
304056,746,237,32258,55264,3
ATV 61E5D30N4
52,8
285 x 720 x 335
375069,556,845,72271,56578,6
ATV 61E5D37N4
65,8
285 x 880 x 383
456085,169,65622857793,5
ATV 61E5D45N4
65,8
285 x 880 x 383
5575104,887693510396113,3
ATV 61E5D55N4
84,4
362 x 1000 x 404
75100140,3113,892,335137124150,7
ATV 61E5D75N4
84,4
362 x 1000 x 404
90125171,8140,911335163156179,3
ATV 61E5D90N4
84,4
362 x 1000 x 404
(1) Данные значения мощности приведены для номинальной частоты коммутации 8 кГц для типоразмеров доà ATV 61E5D15N4 или 4 кГц для ATV 61E5D18N4 - E5D90N4 в продолжительном режиме работы.
Частота коммутации настраивается от 2 до 16 кГц для всех типоразмеров.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 4 или 8 кГц в зависимости от типоразмера. В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
Altivar 61, 500-690 В, 50/60 Гц, IP20
ДвигательСетьAltivar 61
Мощность (1)Линейный ток (2)Макс. линейный ток к.з.Макс. ток в устан. режиме (1) (3)Артикул (4)МассаГабаритные размеры
500 В575 В500 В600 В500 В575 В
кВтл.с.ААкАААкг
ШхВхГ
Трехфазное напряжение питания: 500 - 690 В, 50/60 Гц
2,237,66,7224,53,9
ATV61HU22S6X
7,5
210 x 295 x 213
3-9,910225,8-
ATV61HU22S6X
7,5
210 x 295 x 213
4512,510,9227,56,1
ATV61HU40S6X
7,5
210 x 295 x 213
5,57,516,414,222109
ATV61HU55S6X
7,5
210 x 295 x 213
7,51021,418,42213,511
ATV61HU75S6X
7,5
210 x 295 x 213
Altivar 61, 500-690 В, 50/60 Гц, IP20 со встроенным фильтром ЭМС категории C3
ДвигательСетьAltivar 61
Мощность (1)Линейный ток (2)Макс. линейный ток к.з.Макс. ток в устан. режиме (1) (3)Артикул (4)МассаГабаритные размеры
500 В575 В690 В500 В600 В690 В500 В575 В690 В
кВтл.с.кВтАААкААААкг
ШхВхГ
Трехфазное напряжение питания: 500 - 690 В, 50/60 Гц
2,2335,24,45,2224,53,94,5
ATV 61HU30Y
30
240 x 420 x 236
3-46,8-6,6225,8-5,5
ATV 61HU40Y
30
240 x 420 x 236
455,58,67,28,6227,56,17,5
ATV 61HU55Y
30
240 x 420 x 236
5,57,57,511,29,511,22210910
ATV 61HU75Y
30
240 x 420 x 236
7,5101114,612,315,52213,51113,5
ATV 61HD11Y
30
240 x 420 x 236
11151519,816,720,22218,51718,5
ATV 61HD15Y
30
240 x 420 x 236
152018,524,620,72422242224
ATV 61HD18Y
30
240 x 420 x 236
18,5252229242722292727
ATV 61HD22Y
30
240 x 420 x 236
22303033283422353235
ATV 61HD30Y
30
240 x 420 x 236
30403748414722474143
ATV 61HD37Y
68
320 x 630 x 290
37504562515522595254
ATV 61HD45Y
68
320 x 630 x 290
45605568576322686262
ATV 61HD55Y
68
320 x 630 x 290
55757579678222857784
ATV 61HD75Y
68
320 x 630 x 290
7510090109921012211099104
ATV 61HD90Y
68
320 x 630 x 290
9012511012811311722136125125
ATV 61HC11Y (4)
102
340 x 1190 x 377
11015013215313313728165144150
ATV 61HC13Y (4)
102
340 x 1190 x 377
132-160182158,916328200-180
ATV 61HC16Y (4)
102
340 x 1190 x 377
16020020021819719935240192220
ATV 61HC20Y (4)
102
340 x 1190 x 377
20025025027725025735312242290
ATV 61HC25Y (4)
181
595 x 1190 x 377
25035031534231131735390336355
ATV 61HC31Y (4)
181
595 x 1190 x 377
31545040042639039435462412420
ATV 61HC40Y (4)
181
595 x 1190 x 377
40055050054749450535590528543
ATV 61HC50Y (4)
383
1120 x 1390 x 377
50070063067361361642740672675
ATV 61HC63Y (4)
383
1120 x 1390 x 377
63080080084777177542900768840
ATV 61HC80Y (4)
383
1120 x 1390 x 377
(1) Данные значения мощности приведены для номинальной частоты коммутации 4 кГц для ATV 61HUppS6X и ATV 61HU30Y - HD30Y или 2,5 кГц для ATV 61HD37Y - HC80Y в продолжительном режиме работы.
Частота коммутации настраивается от 2,5 до 6 кГц для ATV 61HUppS6X и ATV 61HU30Y - HD30Y и от 2,5 до 4,9 кГц для ATV 61HD37Y - HC80Y.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5, или 4 кГц в зависимости от типоразмера.
В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
(3) Максимальное значение переходного тока в течение 60 с равно 120 % максимального тока в установившемся режиме.
(4) Использование сетевого дросселя является обязательным для преобразователей ATV 61HC11Y - HC80Y кроме случая применения специального трансформатора (12-пульсного) или преобразователей усиленной версии 387 для двигателей среднего напряжения. Сетевой дроссель заказывается отдельно.
Altivar 61, 500-690 В, 50/60 Гц, IP20 с жидкостным охлаждением
ДвигательСетьAltivar 61
Мощность (1)Линейный ток (2)Макс. линейный ток к.з.Макс. ток в устан. режиме (1) (3)Артикул (4)МассаГабаритные размеры
500 В575 В690 В500 В600 В690 В500 В575 В690 В
кВтл.с.кВтАААкААААкг
ШхВхГ
Трехфазное напряжение питания: 500 - 690 В, 50/60 Гц
11015013215313313728165144150
ATV 61QC13Y
80
330 x 950 x 377
132-160182158,916328200-180
ATV 61QC16Y
80
330 x 950 x 377
16020020021819719935240192220
ATV 61QC20Y
80
330 x 950 x 377
20025025027725025735312242290
ATV 61QC25Y
140
585 x 950 x 377
25035031534231131735390336355
ATV 61QC31Y
140
585 x 950 x 377
31545040042639039435462412420
ATV 61QC40Y
140
585 x 950 x 377
40055050054749450535590528543
ATV 61QC50Y
300
1110 x 1150 x 377
50070063067361361642740672675
ATV 61QC63Y
300
1110 x 1150 x 377
63080080084777177542900768840
ATV 61QC80Y
300
1110 x 1150 x 377
(1) Данные значения мощности приведены для номинальной частоты коммутации 2,5 кГц в продолжительном режиме работы.
Частота коммутации настраивается от 2,5 до 4,9 кГц.
ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5 кГц. В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.
(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.
(3) Максимальное значение переходного тока в течение 60 с равно 120 % максимального тока в установившемся режиме.
(4) Использование сетевого дросселя является обязательным.
Реализуем оптом и в розницу промышленное и электротехническое оборудование
Телефон: +7 (499) 322-91-34
для звонков из Казахстана: +7 (717) 269-69-54
Почта: mail@istopit.ru
Назад к содержимому
